Программа «ОМ СНиП Железобетон»

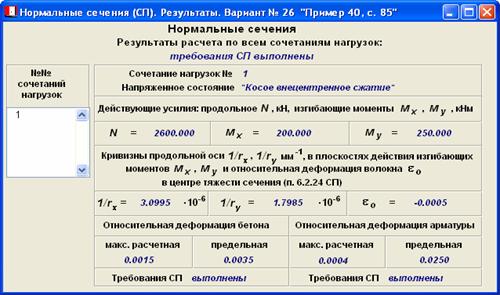

Рассмотрим тот же Пример 40 из «Пособия по проектированию бетонных и железобетонных конструкций из тяжелых и легких бетонов без предварительного напряжения арматуры (к СНиП 2.03.01-84)», что и на странице «СНиП: нормальные сечения». Требуется проверить прочность прямоугольного железобетонного сечения на косое внецентренное сжатие, но расчет выполнен по СП. Представление результатов, получаемое в программе «ОМ СНиП Железобетон», показано на рисунке.

Представление результатов

В результатах представлены кривизны 1/r_x, 1/r_y в плоскости действия изгибающих моментов соответственно M_x, M_y, а также относительная деформация волокна ε₀ в центре тяжести сечения. Используя эти данные, проверку проводят в следующем порядке:

1. По формулам (6.39), (6.40) СП находят относительные деформации ε_bi в бетоне и ε_si в арматуре;

2. По принятым диаграммам состояния находят напряжения σ_bi в бетоне и σ_si арматуре;

3. По формулам (6.45), (6.46) СП находят коэффициенты упругости ν_bi бетона и ν_si арматуры;

4. По формулам (6.52) – (6.57) СП находят жесткостные характеристики;

1. По формулам (6.49) – (6.52) СП проверяют условия равновесия.
