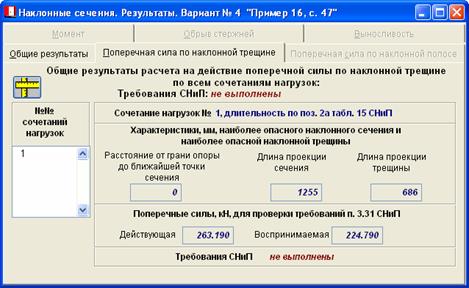

Почта: krakov@netbynet.ru Наш телефон 8-499-124-2425 СНиП: наклонные сечения Рассмотрим Пример 16 из «Пособия по проектированию бетонных и железобетонных конструкций из тяжелых и легких бетонов без предварительного напряжения арматуры (к СНиП 2.03.01-84)». Требуется проверить прочность элемента таврового сечения на поперечную силу по наклонной трещине. На рисунке представлены результаты в виде, получаемом по программе «ОМ СНиП Железобетон». Представление результатов Если нажать кнопку «Рисунок» , то на экране появляется окно «Вкладка «Рисунок». Здесь показано положение наиболее опасного наклонного сечения и наиболее опасной наклонной трещины. Значения проекций этих величин c и c0 приведены на рисунке «Представление результатов». Вкладка «Рисунок» Проверить «вручную» выполнение условий прочности можно следующим образом: 1. Найти значение действующей поперечной силы Q на расстоянии c от опоры; 2. По формуле (76) СНиП определить поперечное усилие Qb , воспринимаемое бетоном; 3. По формуле (82) СНиП определить значение поперечной силы Qsw, воспринимаемой хомутами; 4. По формуле (65) Пособия определить значение поперечной силы Qs,inc, воспринимаемой отгибами; 5. По формуле (75) СНиП проверить выполнение условий прочности. Более подробно этот пример рассмотрен на странице «Сравнение» данного сайта.
