Программа «ОМ СНиП Железобетон»

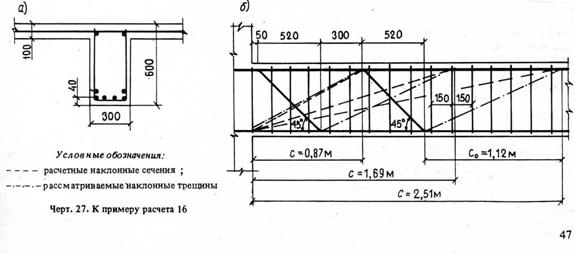

Рассмотрим Пример 16 из «Пособия по проектированию бетонных и железобетонных конструкций из тяжелых и легких бетонов без предварительного напряжения арматуры (к СНиП 2.03.01-84)». Требуется проверить прочность элемента таврового сечения на поперечную силу по наклонной трещине (см. Рисунок).

В Пособии проверены три наклонных сечения: с = с₀ = 870; с = 1690, с₀ = 1120 и с = 2510 мм, с₀ = 1120 мм. Сделан вывод о том, что прочность элемента обеспечена. Программа нашла другое сечение с параметрами с = 1255, с₀ = 686 мм. В этом случае прочность элемента не обеспечена.

Полученный результат легко проверить по численным данным Пособия:

= 263.2 кН;

= 224.8 кН < Q = 263.2 кН

Легко также проверить, что при с₀ = 686 мм величина M_b/ c₀+Q_sw+Q_s,inc достигает минимума (п. 3.31 СНиП). Если с₀ больше 686 мм, наклонная трещина пересекает не одну, а две плоскости отгибов; при уменьшении с₀возрастает сумма M_b/ c₀+Q_sw. В обоих случаях значение M_b/ c₀+Q_sw+Q_s,inc увеличивается.
